03 Datenbanken modellieren und erstellen
ER-Diagramm, Attribute, Beziehungen, Kardinalitäten, relerenzielle Integrität, Aktualisierungsweitergabe. Löschweitergabe, Primärschlüssel, Fremdschlüssel

ER-Diagramm, Attribute, Beziehungen, Kardinalitäten, relerenzielle Integrität, Aktualisierungsweitergabe. Löschweitergabe, Primärschlüssel, Fremdschlüssel

ER-Diagramme und Datenbankdesign

1. Einführung in ER-Diagramme

  • Definition: Ein Entity-Relationship-Diagramm (ER-Diagramm) bildet die strukturellen Beziehungen zwischen den Daten in einer Datenbank ab. Es hilft beim Design und der Visualisierung von Datenbankstrukturen.
  • Bestandteile: Entitäten (Datenobjekte), Beziehungen (Verbindungen zwischen Entitäten), Attribute (Eigenschaften von Entitäten).

2. Entitäten und Attribute

  • Entitäten: Repräsentieren Objekte oder Konzepte mit Datenwert, z.B. “Student” oder “Kurs”.
  • Attribute: Charakteristika oder Eigenschaften einer Entität, z.B. Name, Alter eines Studenten. Primärschlüssel (einzigartiges Identifikationsmerkmal) sind hervorgehoben.

3. Beziehungen und Kardinalitäten

  • Beziehungstypen:
    • Eins-zu-eins (1:1): Jede Entität A ist mit höchstens einer Entität B verbunden und umgekehrt.
    • Eins-zu-viele (1:n): Eine Entität aus A kann mit mehreren Entitäten aus B verbunden sein, aber eine Entität aus B ist nur mit einer Entität aus A verbunden.
    • Viele-zu-viele (n:m): Entitäten aus A können mit mehreren Entitäten aus B verbunden sein und umgekehrt.

4. Referenzielle Integrität und Schlüsselkonzepte

  • Referenzielle Integrität: Sicherstellung, dass jede Fremdschlüsselbeziehung in der Datenbank eine entsprechende Primärschlüsseleintragung hat.
  • Primärschlüssel: Einzigartiges Attribut, das jede Entität in einer Entitätsmenge identifiziert.
  • Fremdschlüssel: Attribut, das in einer anderen Entität als Primärschlüssel dient, um Beziehungen zu verknüpfen.

5. Aktualisierungs- und Löschweitergabe

  • Aktualisierungsweitergabe: Regeln, die definieren, was bei der Aktualisierung von Primärschlüsseln passiert.
  • Löschweitergabe: Regeln, die bestimmen, wie mit den verknüpften Daten umgegangen wird, wenn eine Entität gelöscht wird.

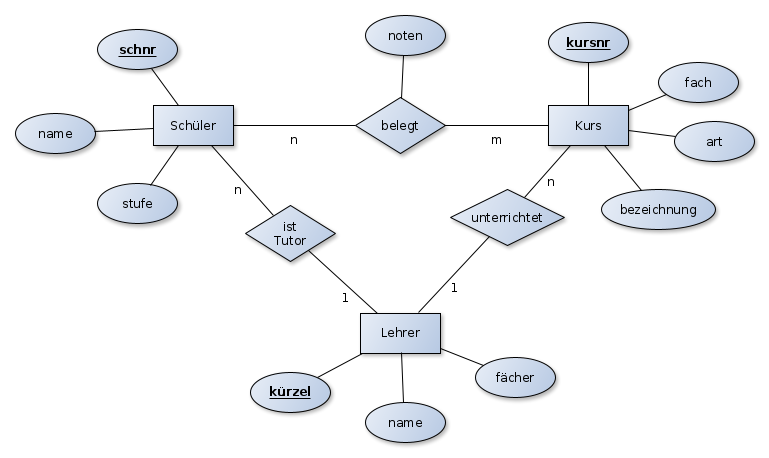

ER-Diagramm

Bildquelle - 06.04.24: https://www.herrmix.de/dokuwiki/lib/exe/fetch.php?media=datenbanken:relational:er-beispiel2.png

Erklärvideo: Youtube
